О порядке проверки трансформаторного масла
27 мая 2022 0:00
// Советы покупателям
Исследования трансформаторной смазки надо проводить до заливки в оборудование, чтобы оценивать ее качество. Тестирование ведется в соответствии с ГОСТ или ТУ. Дополнительно нужна экспертиза перед запуском аппаратуры.
Основные требования
Применять трансформаторные масла в электроустановках очень важно. Но просто заливать их нельзя. Суровые регламенты связаны с эксплуатационными угрозами, включая:
попадание частиц разрушенной изоляции;
повышение температуры из-за прохождения тока;
проникновение воды извне.
Предварительная проверка
Даже если масло совершенно свежее, его требуется протестировать. На экспертизу отдают или только что доставленную смазку, или ту, которая уже находится в трансформаторе. Обязательно должна проводиться базовая механическая очистка смазочного материала. Его заливают в заранее подготовленную, заведомо чистую емкость. Резервуар должен быть полностью герметичен.

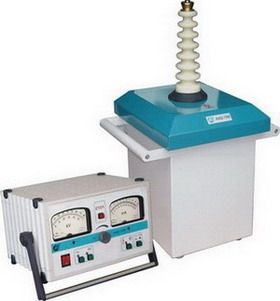

Трансформаторные масла тестируют на напряжение пробоя. Необходимо применять для этой цели особые приспособления — АИМ-80 либо АИД-70М. В составе таких аппаратов есть маслобойные резервуары. Подача электричества идет на пару электродов из латуни. Сечение этих электродов составляет 0,8 сантиметра, а их края скругляются. Промежуток между электродами принимается равным 0,25 сантиметра.
Когда сосуд наполнен маслом, его переворачивают, чтобы избавиться от пузырей воздуха. Если резервуар сделан из фарфора, его заблаговременно обливают маслом, заведомо аналогичным изучаемому. Только залив жидкости тонкой струей, без спешки, позволяет исключить возникновение пузырей. Масло должно подниматься над электродами максимум на 1,5 сантиметра. Когда оно залито, выжидают 20 минут, чтобы ушли окончательно пузырьки воздуха.
Исследование проводят так:
- подают ток на электроды;
- наращивают напряжение на 1 — 2 кВ за секунду;
- при достижении пробоя сразу сбрасывают напряжение до нуля;
- через 10 минут производят новый замер (это делается суммарно 6 раз);
- промежутки между включениями тока используют для очистки разделяющего электроды пространства и отстаивания масла;
- итоговый результат равен среднему арифметическому между 2 — 6 включениями тока (первый замер игнорируется).
Частота проверки масел
Исследования трансформаторной смазки надо проводить до заливки в оборудование, чтобы оценивать ее качество. Тестирование ведется в соответствии с ГОСТ или ТУ. Дополнительно нужна экспертиза перед запуском аппаратуры. При этом устанавливается не одно пробойное напряжение, но и:- концентрация водорастворимых кислот;
- присутствие примесей;
- температура, при которой возникает вспышка.
Тест проходит также при необходимости перемешать масла различных поставщиков. Даже безупречно качественная продукция разных марок в смеси не всегда демонстрирует нормальные характеристики. В этом случае надо оценивать химическую стабильность готовой смазки — она не должна быть хуже стабильности каждого из исходных масел. Жидкости, используемые в силовых машинах и автотрансформаторах, в масляных выключателях, необходимо проверять с регулярностью, прописанной в нормативной документации. Отдельные нормы действуют для масляных электроаппаратов, для маслонаполненных вводов и измерительных трансформаторов.
